壓鑄件缺陷分析

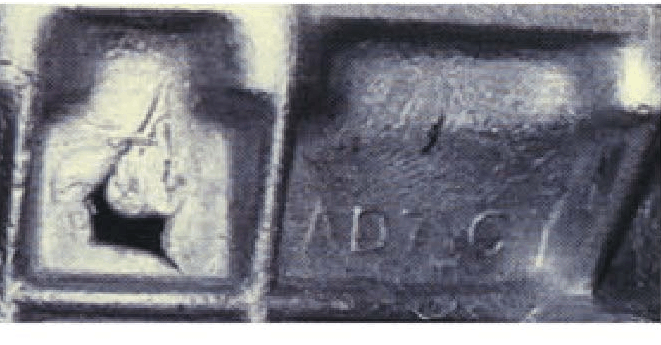

一、充型不足

主要特征：金屬在充滿型腔之前已被冷卻凝固，或料勺舀取的金屬重量不足。

產生原因：

 可能

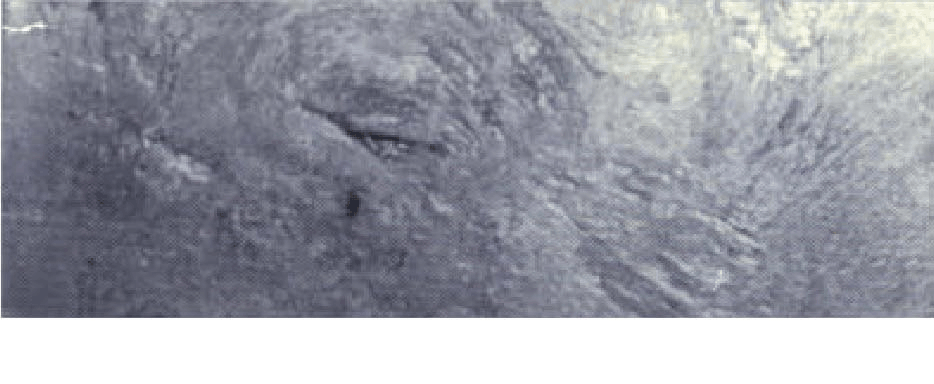

二、冷隔

      壓鑄件表面有明顯的，不規(guī)則的、下陷線性紋路（有穿透與不穿透兩種）形狀細小而狹長，有時交接邊緣光滑，在外力作用下有發(fā)展的可能。

      產生原因：兩股金屬流相互對接，但未完全熔合而又無夾雜存在其間，兩股金屬結合力奶薄弱。澆注溫茺或壓鑄模溫度偏低，選擇合金不當，流動性差，澆道位置不對或流路過長，真充速度低，壓射比壓低。

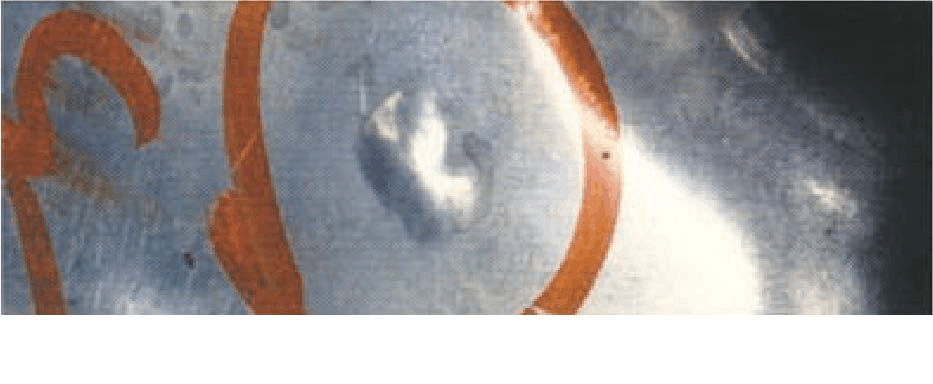

三、氣泡

      鋁合金壓鑄件表面有米粒大小的隆起也有皮下形成的空洞。

      產生原因，合金液在壓室充滿度過低，易產生卷氣，壓射速度過高，模具排氣不良，熔液未除氣，熔煉溫度過高，模溫過高，金屬凝固時間不夠，強度不夠，而過早開模頂出鑄件，受壓氣體膨脹起來，脫模劑太多。
